Arquitetura do Sistema (C4 Model)

Esta seção descreve a arquitetura do CarFlow utilizando o modelo C4 (Context, Containers, Components). A documentação parte do nível macro (Contexto) até o nível de organização de código (Componentes), detalhando fronteiras, tecnologias e responsabilidades.

1. Nível 1: Diagrama de Contexto

Objetivo: Apresentar o sistema como uma "caixa preta" e suas interações com os usuários.

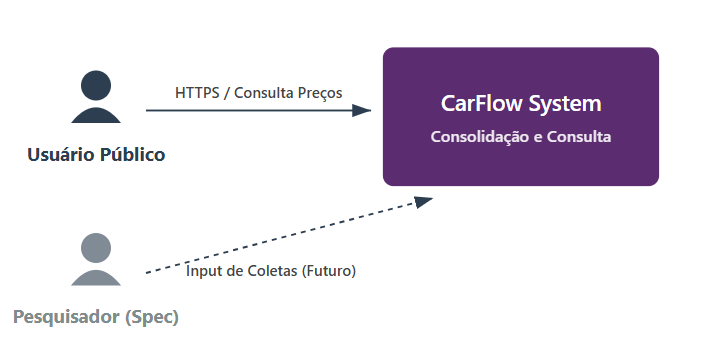

Diagrama de Contexto

Atores e Sistemas

  • Usuário Público: Ator principal do escopo Build. Acessa o sistema via navegador para consultar preços consolidados. Não requer autenticação.
  • CarFlow System: O sistema em si. Responsável pela consolidação (Batch), armazenamento e exibição dos dados de mercado.
  • Equipe Operacional (Spec-only): Representa os perfis (Pesquisador, Coordenador) que alimentam a base. Nesta versão, suas interações são documentadas para contexto, mas não implementadas no MVP.

2. Nível 2: Diagrama de Container

Objetivo: Abrir a "caixa preta" e mostrar as unidades de deploy (containers Docker) e tecnologias escolhidas.

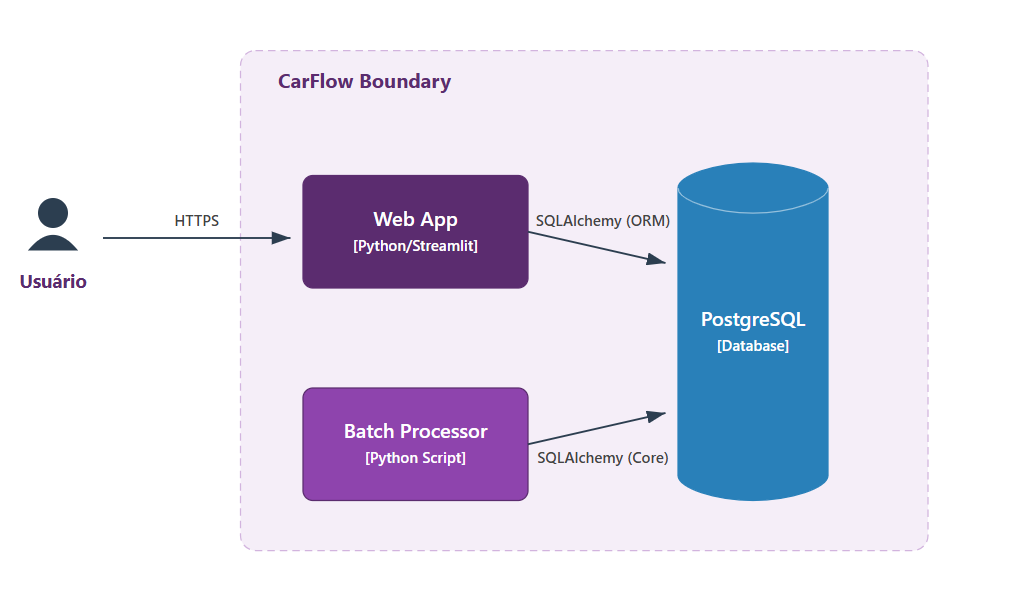

Diagrama de Container

Decisões de Arquitetura

  1. Monólito Modular (Web App): Optou-se pelo Streamlit como container único de aplicação. Ele atua simultaneamente como Frontend (UI) e Backend (Controller), simplificando a infraestrutura inicial sem perder capacidade de processamento.
  2. Segregação de Processamento (Batch): O cálculo de médias (pesado) foi isolado em um container/processo Batch separado.
    • Justificativa: Evitar que o processamento massivo de dados trave a navegação do usuário na interface web.
  3. Persistência Relacional (PostgreSQL): Escolhido pela robustez na integridade referencial (essencial para relacionar Marcas, Modelos e Coletas) e suporte a JSONB para logs.

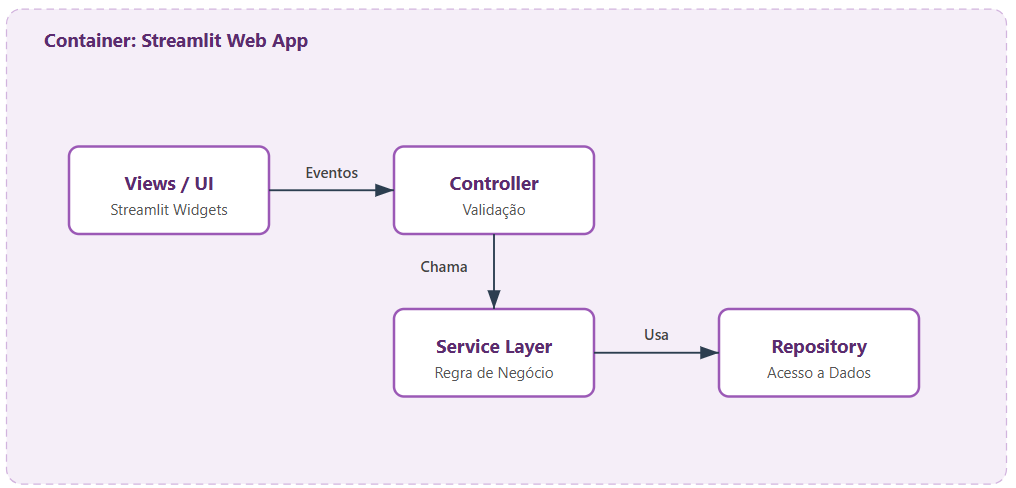

3. Nível 3: Diagrama de Componentes

Objetivo: Detalhar a organização interna do Container "Web App" para orientar o desenvolvimento.

Diagrama de Container

Estrutura de Camadas

Para evitar o acoplamento excessivo, o código do Streamlit foi estruturado em camadas lógicas:

  • Views (UI): Camada puramente visual. Renderiza widgets e captura eventos. Não contém regras de negócio.
  • Controller: Orquestra a requisição. Valida inputs e chama o Serviço adequado.
  • Service Layer: O coração da regra de negócio. Contém a lógica de domínio pura. Desconhece o Streamlit e o SQL.
  • Repository Layer: Abstrai o acesso a dados. Garante que o domínio não dependa de SQL direto.

4. Infraestrutura e Deploy

A aplicação opera em ambiente 100% nuvem (Cloud Native), utilizando serviços PaaS (Platform as a Service) para reduzir a complexidade operacional (NoOps).

Componente Serviço de Hospedagem Justificativa
Web App Streamlit Community Cloud Integração nativa com GitHub (CI/CD automático) e gestão de segredos.
Database Render (PostgreSQL) Camada gratuita generosa, conexão segura via SSL e facilidade de setup.

Fluxo de Deploy: 1. Commit no branch main do GitHub. 2. Streamlit Cloud detecta a mudança e reconstrói o container da aplicação. 3. A aplicação se conecta ao Render via variáveis de ambiente (DATABASE_URL).
